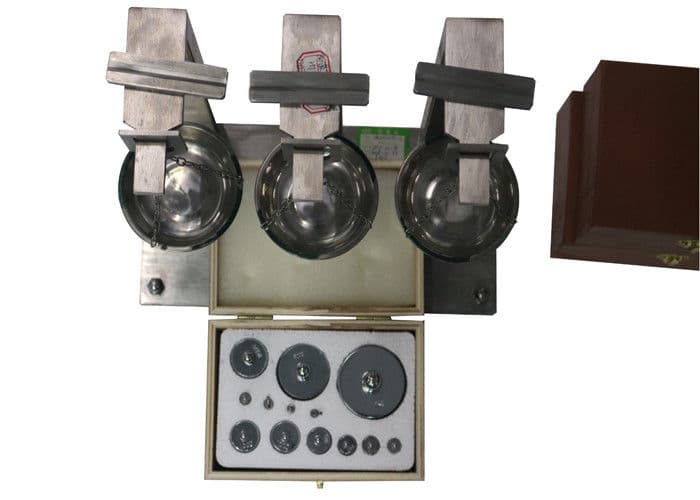

3 Trạm làm việc Thiết bị thụt vào nhiệt độ cao với lưỡi tròn và hình chữ nhật IEC60884 Điều khoản 30.1 hình 41 / 3 Working Station High Temperature Indentation Device With Circular And Recta

Điều khoản IEC60884 30.1 hình 41 Thiết bị thử nghiệm của 3 trạm làm việc Thiết bị thụt vào nhiệt độ cao

Tiêu chuẩn: IEC 60884-1 2013 điều khoản 30.1 và hình 41, IEC 60598-2-20 điều khoản 20.15 và EN 60811-3-1

Ứng dụng: Thiết bị này được sử dụng để kiểm tra khả năng chịu nhiệt độ cao của vật liệu làm tay áo cách điện

Mẫu thử nghiệm: Vật liệu của tay áo có ghim cách điện

Tính năng: Khung thử nghiệm độ cứng cao, được trang bị lưỡi tròn và lưỡi chữ nhật, và trọng lượng tải.

1. Chiều rộng của lưỡi: 0,7 ± 0,01mm
2. Trọng lượng: 2,5N * 2 (trọng lượng kiểm tra cáp có thể được tùy chỉnh)
3. Trạm: 3 trạm
4. Được trang bị một lưỡi tròn và một lưỡi hình chữ nhật

Trạm làm việc	Ba trạm
Độ rộng của lưỡi kiếm	0,70 ± 0,01mm
Mặt phẳng hỗ trợ mẫu	0 °, 90 °, 120 ° một miếng mỗi cái, có thể thay thế sử dụng
Ủng hộ	Hỗ trợ bằng thép không gỉ mịn
Trọng lượng tải bao gồm dao hình chữ nhật + trọng lượng + khay), dao và khay hình chữ nhật là 120g, và trang bị hai bộ trọng lượng tiêu chuẩn 1 ~ 1kg.

Mô tả tiêu chuẩn:

Các mẫu thử được thử nghiệm bằng thiết bị như trong hình 41, Ứng dụng này có một lưỡi cắt hình chữ nhật (xem hình 41a) với một cạnh rộng 0,7mm để được sử dụng trong trường hợp chốt tròn hoặc lưỡi có hình ronud (xem Hình 41b) với đường kính 6 mm và cạnh 0,7 mm, trong các trường hợp đặt hàng.

Các mẫu thử được đặt vào vị trí như trong hình 41.

Lực tác dụng qua lưỡi cắt là 2,5N.

Thiết bị với mẫu ở vị trí, được duy trì trong 2 giờ trong tủ gia nhiệt ở nhiệt độ 9200 + 5) ℃.

Sau đó, mẫu thử được lấy ra khỏi thiết bị và trong vòng 10 giây, làm nguội bằng cách ngâm trong nước lạnh.

Chiều dày của lớp cách điện còn lại tại điểm lấy dấu được đo và không được giảm quá 50% giá trị ban đầu được đo khi bắt đầu thử nghiệm.
