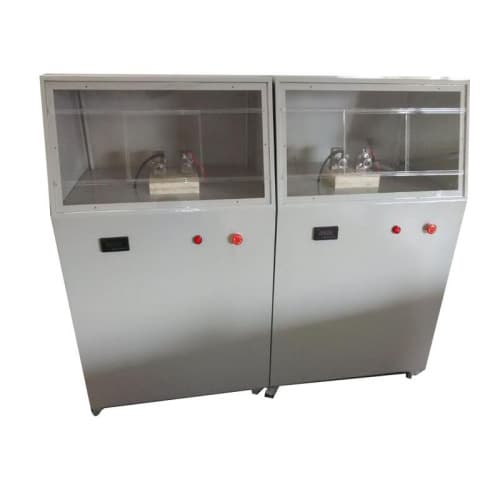

IEC61621 Điện áp cao Điện áp thấp Máy đo điện trở hồ quang Điện áp đầu ra AC 0--20 KV Công suất điện 2 KVA / IEC61621 High Voltage Low Curren Arc Resistance Tester Output Voltage AC 0--20 KV

IEC61621 Điện áp cao Điện áp thấp Máy đo điện trở hồ quang Điện áp đầu ra AC 0--20 KV Công suất điện 2 KVA

Tiêu chuẩn

IPC650, IEC 61621, ASTMD495, Thích hợp cho JEC 149, UL 746A và các phương pháp thử nghiệm khác.

Đăng kí

Đánh giá độ bền hồ quang của các vật liệu cách điện như chất dẻo, chất kết dính nhựa và vecni cách điện cho các thiết bị điện, thiết bị điện và thiết bị điện gia dụng, v.v.

Mẫu thử nghiệm

Nó chủ yếu được áp dụng cho các vật liệu cách điện rắn như: nhựa, phim, nhựa, mica, gốm sứ, thủy tinh, dầu cách điện, sơn cách điện, bìa cứng và các phương tiện kiểm tra độ bền hồ quang;

Mô tả quy trình kiểm tra

1, điện áp đầu vào: AC 220 V

2, điện áp đầu ra: AC 0--20 KV;

3, công suất điện: 2 KVA

4, phương pháp kiểm tra: hồ quang gián đoạn, hồ quang liên tục

5, kiểm tra hiện tại: 10MA-20MA-30MA-40MA tùy chọn

6, kiểm tra lỗi điều khiển điện áp: tốt hơn 2%

7, lỗi thời gian tắt hồ quang: <5ms

8, điện áp thử nghiệm có thể điều chỉnh liên tục: 0--20 KV

9, độ chính xác kiểm soát hiện tại: tốt hơn ± 10%

10, độ chính xác kiểm tra hiện tại: tốt hơn ± 1,5%

11, áp suất thử nghiệm hiện tại: 0,5 ± 0,05N

12. Đặc điểm kỹ thuật điện cực: Điện cực tấm thép không gỉ 25,4mm * 12,7mm * 0,15mm

Điện cực thép vonfram ¢ 2,4mm * 70mm

Góc cấu hình điện cực 110 độ

Trọng lượng điện cực: 50G

13, khoảng cách điện cực: 6,35 ± 0,1mm (có thể điều chỉnh)

14, các biện pháp an ninh: (1) bảo vệ quá áp

(2) Bảo vệ quá dòng

(3) Bảo vệ ngắn mạch

(4) Bảo vệ mở cửa an ninh

(5) Bảo vệ phần mềm hoạt động sai

Cấu hình chính

1, một máy chủ thử nghiệm

Máy phát điện cao áp 2, 20.000 vôn một

3, bộ thiết bị điều chỉnh điện áp vi máy tính tự động (chế độ nối tiếp)

4, một bộ thiết bị thu nhận điện áp và thiết bị thu nhận dòng điện

5, điện cực thử nghiệm: hai bộ

6, một thanh xả (loại nhựa)

7, phần mềm điều khiển và đo điện trở hồ quang máy tính

8, một bộ máy tính đo lường và điều khiển đặc biệt

9, một máy in phun màu

10, một bộ đĩa CD chương trình

11, hướng dẫn sử dụng sản phẩm

12, một chứng chỉ
