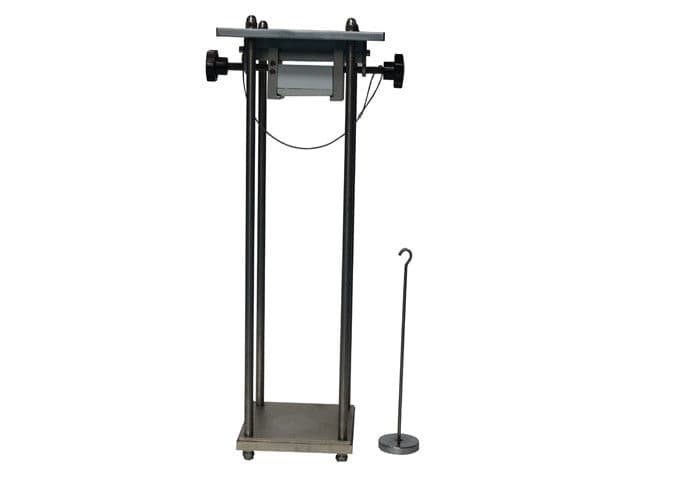

Xác minh thủ công Ổ cắm có thể thay thế Máy đo lực kéo ra tối đa và tối thiểu Iec60884 Điều khoản 22 / Manual Verification Replaceable Socket Maximum And Minimum Pull-Out Force Tester Iec608

Điều khoản Iec60884 22 Xác minh thủ công của Bộ kiểm tra lực kéo ra tối đa và tối thiểu của ổ cắm có thể thay thế

Tiêu chuẩn IEC 60884-1 2013 điều khoản 22 và hình 18 và 19, VDE 0620, v.v.

Đăng kí

Thiết bị này được sử dụng để xác minh xem lực rút tối đa và lực rút tối thiểu để rút phích cắm hoặc chân phích cắm khỏi ổ cắm trong phạm vi tiêu chuẩn. Cấu tạo của các phụ kiện điện phải dễ dàng cắm và rút phích cắm ra ngoài, không nên để phích cắm sử dụng bình thường.

Mẫu thử nghiệm

Ổ cắm gia dụng hoặc ổ cắm mục đích tương tự

Tính năng

Theo các yêu cầu tiêu chuẩn. Tấm trên cùng xoay lên từ vị trí nằm ngang sang hướng thẳng đứng và thiết bị kẹp có thể được xoay ở tấm trên cùng. Các tính năng này cho phép thiết bị được thiết lập ở nhiều cấu hình khác nhau để đáp ứng các yêu cầu tiêu chuẩn khác nhau. Các phích cắm và trọng lượng tiêu chuẩn được cung cấp để thực hiện thử nghiệm trên các ổ cắm có định mức lên đến 16A.

Thông số

1. Phích cắm thử nghiệm: được làm bằng thép cứng, cung cấp 3 phích cắm thử nghiệm và 2 chân cắm thử nghiệm
2. Trọng lượng: một bộ. Sự chồng chất có thể đạt được 100N, lực tác dụng bằng trọng lượng cộng thêm bằng 1/10 lực thử
3. Hoạt động: thủ công
4. Với một sợi dây an toàn, tránh làm rơi phích cắm thử nghiệm

Giá trị đánh giá	Số lượng cực	Lực kéo (N)
		Thước đo tối đa của chân cắm đa cực	Thước đo tối thiểu của chân cắm đơn	Thước đo tối đa của chân cắm đơn
≤10A	2	40	1,5	17
	3	50
＞ 10A ～ 16A	2	50	2	18
	3	54
	Nhiều hơn 3	70
＞ 16A ～ 32A	2	80	3	27
	3	80
	Nhiều hơn 3	100
