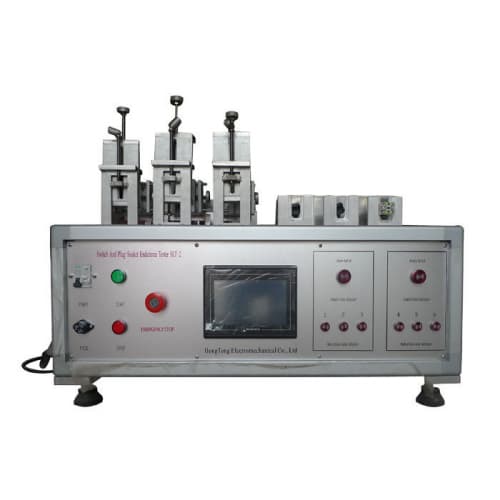

Thiết bị kiểm tra tuổi thọ của ổ cắm và công tắc IEC884-1 / IEC60669-1 / Switch And Plug Socket Life Testing Apparatus IEC884-1 / IEC60669-1 SLT-3

Công tắc và phích cắm - Thiết bị kiểm tra tuổi thọ của ổ cắm

Tổng quan về sản phẩm:

Thiết bị này tuân thủ các điều khoản tiêu chuẩn 20, 21 trong IEC884-1 (hình 16) và IEC60669-1 cũng như IEC61058-1. Nó được sử dụng để kiểm tra khả năng bật-tắt và kiểm tra tuổi thọ hoạt động bình thường của Công tắc dành cho hộ gia đình và các thiết bị điện cố định tương tự. Bên cạnh đó, nó cũng được ứng dụng trong thử nghiệm phá vỡ khối lượng của phích cắm và ổ cắm, và tác động cơ học về tuổi thọ hoạt động bình thường. Mục đích thử nghiệm là để xem liệu các công tắc hoặc phích cắm và ổ cắm có thể chịu đựng được hư hỏng cơ học hoặc hỏng hóc do điện trong quá trình hoạt động bình thường hay không. Tiếp xúc có xảy ra hiện tượng bám dính hay có hiện tượng bật (tắt) ga trong thời gian dài hay không, đó là tiêu chí đánh giá mẫu có quá hư hỏng hay không.

Thiết bị phù hợp với dòng điện định mức nhỏ hơn 32A công tắc nút bấm, công tắc bật tắt, công tắc điều chỉnh, công tắc kéo đẩy và công tắc núm vặn. Nó cũng có thể được sử dụng để kiểm tra tải khi kết nối với hộp tải trọng.

Thiết bị được làm bằng giá đỡ bằng hợp kim nhôm, tấm làm kín bằng thép không gỉ, được dẫn động bởi động cơ servo và vít me bi, màn hình cảm ứng đa sắc 7 inch và cài đặt các thông số thử nghiệm, điều khiển PLC. Có thể đặt trước thời gian thử nghiệm, thời gian kết nối, tốc độ thử nghiệm và góc quay. Với dòng điện được hiển thị, thiết bị có thể hiển thị mẫu hiện tại. Có sáu trạm làm việc. Ba là thử nghiệm công tắc tuyến tính hoặc thử nghiệm phích cắm và ổ cắm và ba là thử nghiệm công tắc xoay. Khi liên tục bật hoặc tắt công tắc do dính hoặc hỏng, nó có thể báo lỗi và ghi lại số lần thí nghiệm. Khi có báo động, quá trình kiểm tra sẽ tự động dừng lại.

Thông số kỹ thuật:

1	Nguồn cấp	AC220V ± 10% / 50Hz
2	Trạm làm việc	6 trạm, ba trạm cho công tắc tuyến tính và ba cho công tắc xoay
3	Giao diện hoạt động	Màn hình cảm ứng nhiều màu 7 inch
4	Loại ổ	Động cơ servo + vít bi
5	Hệ thống kiểm soát	Điều khiển PLC
6	Thời gian thử nghiệm	0 ～ 999999, nó có thể được đặt trước.
7	Kết nối thời gian	0 ～ 99,9 giây, nó có thể được đặt trước.
số 8	Thời gian đóng cửa	0 ～ 99,9 giây, nó có thể được đặt trước.
9	Phạm vi kiểm tra	Tuyến tính: -40 ～ 110mm, nó có thể được cài đặt trước. Rotary: 0 ～ 360 °, nó có thể được cài đặt trước.
10	Kiểm tra tốc độ	Tuyến tính: 0 ～ 100mm / s, nó có thể được cài đặt trước. Quay: 0 ～ 90 ° / s, nó có thể được cài đặt trước.
11	Áp suất không khí	80 ～ 106kpa
12	Nhiệt độ của môi trường	5 ～ 40 ° C
13	Độ ẩm tương đối	(20 ～ 90)% RH
14	Nơi sử dụng	Không rung lắc dữ dội Không có nhiễu điện từ và bụi. Không có khí nổ hoặc khí ăn mòn. Tản nhiệt tốt
15	Kích thước và trọng lượng	L * W * H = 880 * 730 * 520mm, 120kg
