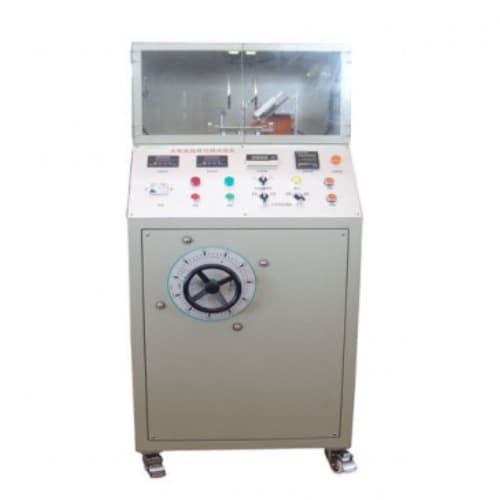

Thiết bị kiểm tra đánh lửa hồ quang dòng điện nặng IEC 60950-1 / BS EN 60950-1 / Heavy Current Arc Ignition Test Apparatus IEC 60950-1 / BS EN 60950-1 HC-1

Thiết bị kiểm tra đánh lửa bằng hồ quang dòng điện nặng, Thiết bị kiểm tra vật liệu điện

Thiết bị này phù hợp với yêu cầu tiêu chuẩn của IEC 60950-1, BS EN 60950-1, BS 7002, UL746A, IEC60947.1, IEC730.1. Nó thích hợp để kiểm tra điện trở phóng điện của các sản phẩm điện và điện tử, thiết bị gia dụng và vật liệu của nó. Nguyên tắc làm việc là mô phỏng sự rò rỉ điện trên chất cách điện có thể gây ra giữa các cực khác nhau của các bộ phận mang điện hoặc giữa các bộ phận mang điện và các bộ phận kim loại được nối đất (nối đất)

Nó được sử dụng để đo và đánh giá hiệu suất kháng hồ quang của chất cách điện dưới điện áp quy định.

Máy kiểm tra đánh lửa dòng điện nặng sử dụng điện cực kép. Với dòng điện cụ thể (33A) và hệ số công suất (COSφ0.5), theo một tốc độ hồ quang nhất định (254mm / s) và tần số lặp lại (40 lần / phút), hồ quang lặp lại đến 200 lần trên bề mặt mẫu. Hiệu suất đánh lửa bằng hồ quang dòng điện lớn (HAI) có thể được đánh giá tùy theo việc mẫu có thể đánh lửa được hay không. Số cấp càng nhỏ, vật liệu đốt càng khó.

Điện áp làm việc	220V / 50Hz, 1KVA
Hồ quang dòng điện tấn công	33A ± 5% A
Tốc độ tấn công hồ quang	40 lần / phút.
Vận tốc tách điện cực	254 ± 25㎜ / S
Thời gian tấn công hồ quang	0-9999 có thể được cài đặt trước
Vật liệu điện cực	Điện cực tĩnh — đồng, dia.Ф3,5, góc vát trên cùng 30 ° Điện cực chuyển động — thép không gỉ, đường kính 3.0, góc hình nón trên cùng 60 °
Góc bao gồm điện cực	Hình thành 45 ° với mức, bán kính cong đầu điện cực 0,1mm
Giọt chất lỏng khoảng thời gian	30 ± 5S, có thể điều chỉnh
Chiều cao chất lỏng rơi xuống	35 ± 5mm
Sự chậm trễ nhỏ giọt chất lỏng	0,2S (thời gian mở van từ tính)
Kích thước chất lỏng nhỏ giọt	45 ～ 50 giọt / cm3
