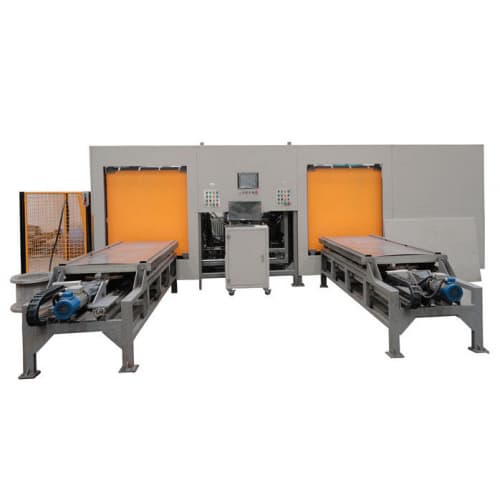

Thiết bị kiểm tra rò rỉ Heli chân không tự động cho bánh răng công tắc vỏ nhôm đúc với máy dò Inficon Omron PLC / Automatic Vacuum Helium Leak Testing Equipment for Cast-Aluminium Shell Swit

Tự động hút chân không thiết bị phát hiện rò rỉ khí Heli cho vỏ nhôm đúc của bánh răng công tắc

Vỏ nhôm đúc phải chứa đầy khí SF6, không được phép rò rỉ. Vì có thể có các khuyết tật đúc, cần phải kiểm tra rò rỉ trước khi lấp đầy SF6. Giải pháp thông thường là hệ thống kiểm tra rò rỉ khí heli trong buồng chân không tự động.

Khái niệm thử nghiệm

• Sạc khí áp suất cao vào sản phẩm để kiểm tra rò rỉ tổng thể và kiểm tra bằng chứng ；

• Sơ tán khỏi buồng chân không.

• Thông khí từ sản phẩm.

• Di tản sản phẩm và nạp khí heli vào sản phẩm.

• Kiểm tra tín hiệu heli từ buồng chân không bằng máy dò rò rỉ để đánh giá rò rỉ tốt.

• Thu hồi heli từ sản phẩm.

• Buồng chân không thông hơi.

Thông số kỹ thuật:

• Thời gian chu kỳ: 10 phút / chiếc. (để tham khảo, theo yêu cầu của khách hàng)

• Tốc độ rò rỉ: 1.0E-6mbar.l / s. (để tham khảo, theo yêu cầu của khách hàng)

• Kiểm tra báo chí: 5bar. (để tham khảo, theo yêu cầu của khách hàng)

Các bộ phận chính của hệ thống:

Bơm chân không	Leybold
Cảm biến chân không	Inficon
Máy dò rò rỉ Heli	Inficon
Cảm biến bảo quản	GE
Van điện từ	Burkert
PLC	Omron
HMI	Omron
Đơn vị thu hồi Helium	HJ
