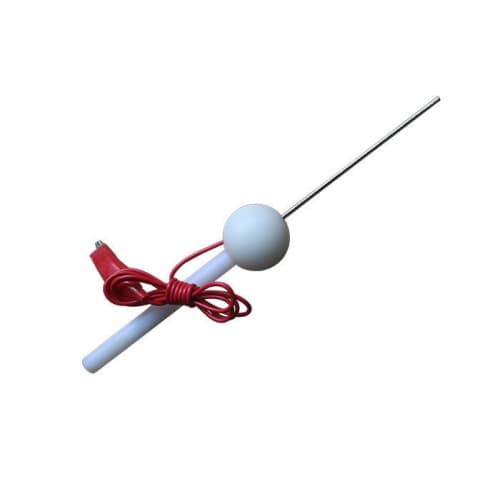

IEC60529 Thiết bị kiểm tra bảo vệ chống xâm nhập IP3X Que thử que thử C 2,5mm / IEC60529 IP3X Ingress Protection Test Equipment Test Rod Probe C 2.5mm HT-I03 HT-I03T

IEC60529 Thiết bị thử nghiệm bảo vệ chống xâm nhập IP3X Que thử que thử đường kính C 2,5mm

Tiêu chuẩn: Xác nhận IP3X IEC 60529; EN 60529 IP3X; IEC 61032-1 Hình 3; IEC 60065, v.v.

Mô tả tiêu chuẩn:

13.2 Điều kiện thử nghiệm đối với các chữ số đặc trưng đầu tiên 1, 2, 3, 4

Đầu dò đối tượng được đẩy vào bất kỳ lỗ nào của vỏ bọc với lực quy định trong Bảng 7.

13.3 Điều kiện chấp nhận đối với các chữ số đặc trưng đầu tiên 1, 2, 3, 4

Việc bảo vệ đạt yêu cầu nếu đường kính đầy đủ của đầu dò quy định trong Bảng 7 không lọt qua bất kỳ lỗ nào.

CHÚ THÍCH: Đối với các chữ số đặc trưng thứ nhất 3 và 4, các đầu dò quy định trong Bảng 7 nhằm mô phỏng các vật thể lạ có thể có hình cầu. Khi vỏ bọc có đường vào gián tiếp hoặc quanh co và có bất kỳ nghi ngờ nào về sự xâm nhập của một vật thể hình cầu có khả năng chuyển động, thì có thể cần phải kiểm tra các bản vẽ hoặc cung cấp khả năng tiếp cận đặc biệt cho đầu dò vật thể được tác dụng với lực cụ thể lên (các) lỗ mở nơi phải kiểm tra sự xâm nhập.

Ứng dụng: Thanh này nhằm xác minh khả năng bảo vệ con người khỏi việc tiếp cận các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại quyền truy cập bằng một công cụ.

Mẫu thử nghiệm: Các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc dễ dàng tiếp cận.

Tính năng: Nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị đầu nối amphenol. Hoặc dùng để thử nghiệm bảo vệ vỏ khi hở lỗ ren M6 ở cuối tay cầm (kết nối với lực kế kéo và đẩy).

Thông số:

Người mẫu	HT-I03	HT-I03T
Tên	Đầu dò que thử C	Đầu dò que thử C bằng lực
Đường kính đầu dò	Ф2,5 + 0,05 0	Ф2,5 + 0,05 0
Đường kính hình cầu	SФ35 ± 0,2	SФ35 ± 0,2
Đường kính tay cầm	Ф10	Ф10
Chiều dài đầu dò	100 ± 0,2	100 ± 0,2
Chiều dài tay cầm	100	----
Lực lượng	----	Với lực 3N
Tiêu chuẩn áp dụng	IEC61032.1	IEC60529
