IEC60884-1 điều 24.18 hình 35. Kiểm tra lỗ rãnh và thước đo độ côn ngược

Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 24.18, hình 35.

Đăng kí:

Nó dùng để kiểm tra rãnh, lỗ và côn ngược. Nó đã trở thành một thiết bị quan trọng và không thể thiếu trong các nhà sản xuất thiết bị gia dụng, các bộ phận kiểm tra chất lượng và tổ chức R & D phát hiện hiệu suất an toàn của các sản phẩm điện gia dụng.

Mẫu thử nghiệm:

Kiểm tra rãnh, lỗ và độ côn bộ đếm

Tính năng:

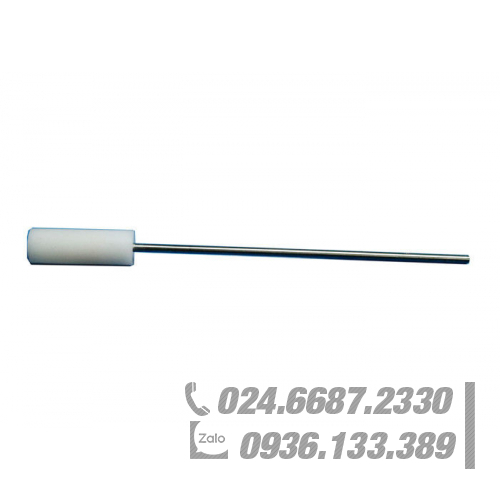

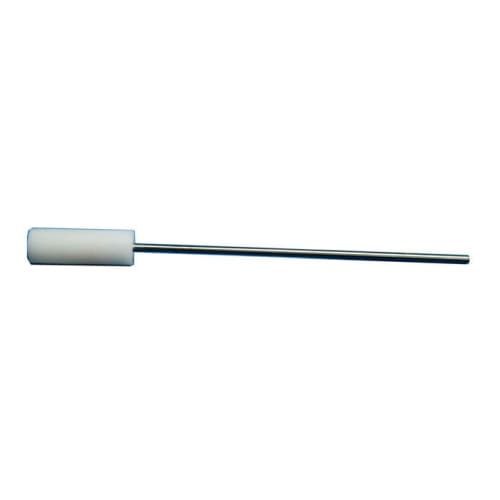

1. Chất liệu của một phần đầu dò: Thép không gỉ, kích thước: đường kính Φ2,5 +0,05 0, chiều dài hơn 100 mm.

2. Tay cầm bằng nylon, được trang bị lỗ ren M6 ở cuối tay cầm, nó có thể được kết nối với lực kế kéo và đẩy để thực hiện thử nghiệm ứng dụng lực.

Đường kính	Φ2,5 + 0,05 0mm
Chiều dài	100mm
Vật chất	Thanh thép không gỉ, tay cầm nylon

Các bước hoạt động

Một thước đo theo Hình 35, được đặt với lực 1 N không được đi vào phần trên của bất kỳ rãnh, lỗ hoặc côn ngược nào quá 1,0 mm, khi thước đo được đặt song song với bề mặt lắp / đỡ và vuông góc với bộ phận được thử nghiệm, như thể hiện trên Hình 36.

Lưu ý: Việc xác minh xem, theo Hình 35, thước đo đã đi vào hơn 1,0 mm có được thực hiện với bề mặt vuông góc với mặt B hay không và bao gồm phần trên của đường viền của các rãnh, lỗ, côn ngược hoặc giống.
