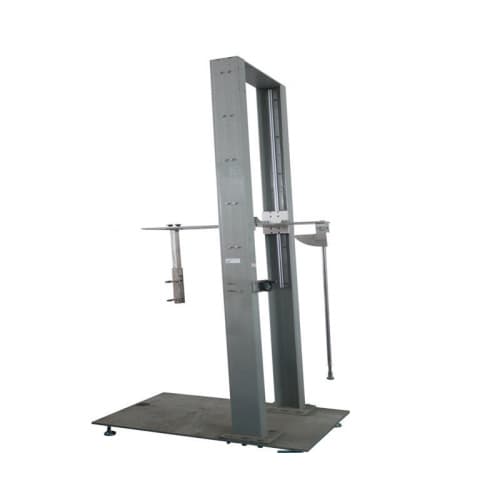

Máy kiểm tra tác động mã IK / Thiết bị kiểm tra búa xoay con lắc bằng thép không gỉ / IK Code Impact Testing Machine / Stainless Steel Pendulum Swinging Hammer Test Apparatus HC9921A

Máy kiểm tra tác động mã IK Thiết bị kiểm tra búa lắc bằng thép không gỉ

Tiêu chuẩn

IEC60068-2-75 Thử nghiệm môi trường - Phần 2: Thử nghiệm - Thử nghiệm Eh: Thử nghiệm búa, IEC60068-2-63, IEC62262 Mức độ bảo vệ được cung cấp bởi vỏ bọc cho thiết bị điện chống lại các tác động cơ học bên ngoài (mã IK), IEC60439-5 Điện áp thấp cụm thiết bị đóng cắt và điều khiển - Phần 5: Yêu cầu cụ thể đối với cụm thiết bị phân phối điện trong mạng công cộng

Đăng kí

Thiết bị này thích hợp để kiểm tra độ bền va đập cơ học đối với tủ điện và các tấm kim loại khác, vỏ của tủ đo năng lượng điện phi kim loại, tủ điện cáp trạm biến áp và hộp đấu nối cáp

Mẫu thử nghiệm

Vỏ tủ đo đếm năng lượng điện, tủ điện cáp trạm biến áp và hộp đấu nối cáp và các thiết bị tương tự

Tính năng

Thiết bị sử dụng cấu trúc ô tô, có thể di chuyển sang trái và phải, tiến và lùi, điều chỉnh độ cao điểm va chạm trên và dưới, và góc va chạm có thể điều chỉnh 0-90 °. Thiết bị là một thiết bị tác động con lắc năng lượng thấp cho 2J trở lên.

Thông số

Người mẫu	HC9921A
Con lắc	Chiều dài: 1000mm; đường kính ngoài: 9mm; độ dày thành ống thép: 0,5mm. Thành phần của khối lượng tương đương với phần tử va đập
Điểm tác động	Có thể điều chỉnh lên và xuống, hành trình 200-1200mm, chiều cao có thể được tùy chỉnh
Yếu tố tác động	Búa va đập 2,5,10,20J
Chiều cao thả	Hiển thị tỷ lệ
Chế độ phát hành	Cơ khí
Kích thước	950 * 550 * 2700mm

Bảng năng lượng va đập, khối lượng tương đương và độ cao rơi

Năng lượng / J	2	5	10	20	50
Khối lượng tương đương / kg	0,5	1,7	5	5	10
Chiều cao thả ± 1% mm	400	300	200	400	500
Ghi chú: 1. Xem lưu ý trong IEC 60068-2-75 3.2.2 Trong phần này, năng lượng (J) được tính bằng gia tốc tiêu chuẩn do trọng lực của trái đất (g), làm tròn đến số nguyên gần nhất, đó là 10m / s².

Đặc điểm phối hợp của các yếu tố nổi bật

Năng lượng / J	≤1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Khối lượng tương đương ± 2% kg	0,25 (0,2)	0,5	1,7	5	5	10
Vật chất	Polyamide 1)	Thép 2)
R / mm	10	25	25	50	50	50
D / mm	18,5 (20)	35	60	80	100	125
f / mm	6,2 (10)	7	10	20	20	25
r / mm	-	-	6	-	10	17
l / mm	Để được điều chỉnh cho phù hợp với khối lượng tương đương, xem Phụ lục A.
1) 85≤HRR≤100, độ cứng Rockwell theo ISO2039-2. 2) Fe490-2, theo ISO1052; Độ cứng Rockwell theo ISO6508.
CHÚ THÍCH: Các giá trị thể hiện trong ngoặc cho khối lượng tương đương và đường kính của các phần tử nổi bật đối với giá trị năng lượng bằng hoặc nhỏ hơn 1 J là các giá trị trong thử nghiệm hiện tại Ef. Các giá trị hiện đang được kiểm tra Eg cũng được hiển thị cho hai tham số này. Đối với mục đích phối hợp, các giá trị trong ngoặc sẽ bị xóa sau năm năm kể từ ngày xuất bản tiêu chuẩn này.
