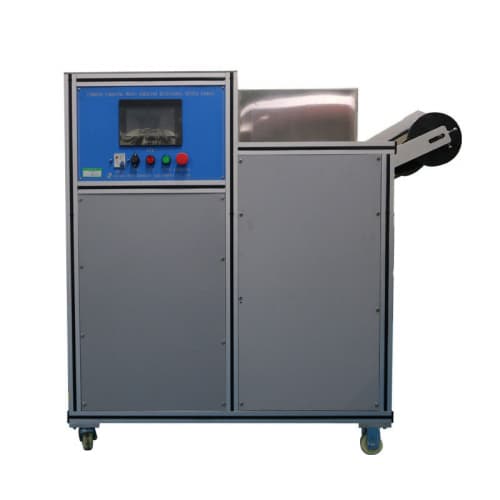

IEC60335-2-2 Máy kiểm tra thiết bị điện với 3 trạm làm việc đồng bộ / IEC60335-2-2 Electrical Appliance Tester With 3 Stations Synchronous Working HJ0615

IEC60335-2-2 Máy kiểm tra thiết bị điện Ống dẫn hiện tại Máy kiểm tra độ bền mài mòn với 3 trạm

Tiêu chuẩn

Thiết bị này đáp ứng tiêu chuẩn của IEC60335-2-2, điều 21.102 hình 101.

Đăng kí

Thích hợp cho máy kiểm tra độ bền mài mòn của ống mang dòng điện.

Mẫu thử nghiệm

Ống máy hút bụi, ống hút nước làm sạch, ống nước máy giặt.

Tính năng

Một đầu của ống được gắn vào thanh nối của cơ cấu tay quay như trên Hình 101. Tay quay quay với tốc độ 30 vòng / phút dẫn đến đầu ống chuyển động ngang ngược về phía trước trên một khoảng cách 300mm. Ống được đỡ bởi một con lăn trơn quay trên đó một đai vải mài mòn di chuyển với tốc độ 0,1 m / phút. Chất mài mòn có kích thước hạt mài corundum P 100, như quy định trong ISO 6344-2. Một khối lượng 1 kg được treo ở đầu kia của ống, được dẫn hướng để tránh quay. Ở vị trí thấp nhất, khối lượng cách tâm trục lăn tối đa là 600 mm. Thử nghiệm kiểm tra được thực hiện cho 100 vòng quay của tay quay.

Sau thử nghiệm, cách điện cơ bản không được để hở và thực hiện thử nghiệm độ bền điện của 16.3 giữa các ruột dẫn được nối với nhau và dung dịch muối.

Thông số

Nguồn cấp	AC220V 50Hz.
Kiểm soát và vận hành	Điều khiển điện thông minh PLC, hoạt động trên màn hình cảm ứng
Trạm làm việc	3 trạm, làm việc đồng bộ
Tốc độ quay	30r / phút, có thể được cài đặt trước
Khoảng cách di chuyển ngang của ống	300mm
Tốc độ di chuyển của dây đai vải mài mòn	0,1m / phút
Thời gian kiểm tra	0-999999 lần, có thể được cài đặt trước
Đai mài mòn	Kích thước sạn Corundum P 100, như quy định trong ISO 6344-2.
Khối lượng	1 kg
Khối lượng có khoảng cách tối đa từ tâm của con lăn	600 mm
Kích thước và trọng lượng	1000 × 900 × 1100mm, 100kg
