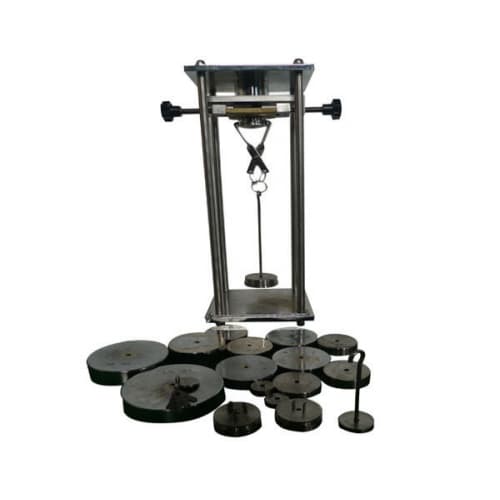

Thiết bị thử nghiệm IEC bằng thép cứng IEC 60884-1 Thiết bị kiểm tra xác minh lực cắm chân cắm / Hardened Steel IEC Test Equipment IEC 60884-1 Plug Pin Force Verification Tester MF-1

Thiết bị thử nghiệm IEC bằng thép cứng IEC 60884-1 Thiết bị kiểm tra xác minh lực cắm chân cắm

Vật liệu phích cắm thử nghiệm: Thép cứng

Kiểm tra độ nhám của phích cắm: <0,8mm.

Tiêu chuẩn: IEC 60884-1 Hình 18 và Hình 19

Thông tin chi tiết sản phẩm:

Máy kiểm tra xác minh lực chân cắm này được thiết kế để đáp ứng các yêu cầu chính xác của các tiêu chuẩn quốc tế chính như IEC 60884-1 Hình 18 và Hình 19. Nó được sử dụng để kiểm tra xem lực tối đa để kéo phích cắm ra khỏi ổ cắm và lực tối thiểu của kéo chân phích cắm duy nhất khỏi ống lót phích cắm nằm trong phạm vi tiêu chuẩn được yêu cầu. Hệ thống kẹp dễ vận hành.

1, Nó được trang bị phích cắm ambipolar 10A, phích cắm ba cực 10A và 16A và chân cắm tiêu chuẩn thử nghiệm là 10A, 16A.

2, Nó cũng được trang bị một bộ trọng lượng và một bộ hệ thống kẹp.

Giá trị đánh giá	Số lượng cực	Lực kéo (N)
		Thước đo tối đa của chân cắm đa cực	Thước đo tối thiểu của chân cắm đơn	Thước đo tối đa của chân cắm đơn
≤10A	2	40	1,5	17
	3	50
＞ 10A ～ 16A	2	50	2	18
	3	54
	Nhiều hơn 3	70
＞ 16A ～ 32A	2	80	3	27
	3	80
	Nhiều hơn 3	100

Tấm trên cùng xoay lên từ vị trí nằm ngang sang hướng thẳng đứng và thiết bị kẹp có thể được xoay trong tấm trên cùng. Các tính năng này cho phép thiết bị được thiết lập ở nhiều cấu hình khác nhau để đáp ứng các yêu cầu tiêu chuẩn khác nhau. Các phích cắm và trọng lượng tiêu chuẩn được cung cấp để thực hiện thử nghiệm trên các ổ cắm có định mức lên đến 16A.

Đồng hồ đo pin và trọng lượng thích hợp để kiểm tra lực rút tối thiểu được bán riêng. Kích thước yêu cầu của đồng hồ đo chân phải được khách hàng chỉ định.

Phích cắm thử nghiệm làm từ thép cứng có độ nhám không quá 0,8mm.

Trục tấm trên cùng từ ngang sang dọc.
