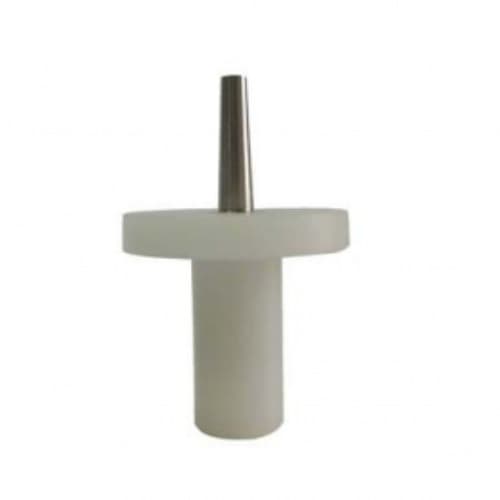

Đầu dò thử nghiệm an toàn IEC61032 hình 9 Đầu dò ngón tay thử nghiệm13 Chân đầu dò thử nghiệm ngắn / Safety Test Probe IEC61032 figure 9 Test Finger Probe13 Short Test Probe Pin HT-I09

Đầu dò thử nghiệm an toàn 13 IEC61032 Hình 9 Chốt đầu dò thử nghiệm ngắn

Chốt này nhằm xác minh khả năng bảo vệ chống tiếp cận các bộ phận mang điện nguy hiểm trong thiết bị cấp 0 và thiết bị cấp II. Nó phù hợp với các yêu cầu tiêu chuẩn IEC61032 hình 9 Đầu dò thử nghiệm13, IEC60950 hình 2B, IEC60335 và IEC60065.

Có thể tùy chỉnh: Nó có thể được sử dụng để kiểm tra khả năng bảo vệ của vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (được kết nối với lực kế kéo và đẩy).

Tiêu chuẩn: IEC61032 hình 9 Đầu dò thử nghiệm13, IEC60950 hình 2B, IEC60335 và IEC60065.

Ứng dụng: Chốt này nhằm xác minh khả năng bảo vệ chống tiếp cận các bộ phận mang điện nguy hiểm trong thiết bị cấp 0 và thiết bị cấp II.

Mẫu thử nghiệm: Các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc dễ dàng tiếp cận.

Tính năng: Nó có thể được sử dụng để thử nghiệm bảo vệ vỏ khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với lực kế kéo và đẩy).

Người mẫu	HT-I09
Tên	Đầu dò pin kiểm tra ngắn
Đường kính đầu ghim kim loại	Ф3 (0, -0,05)
Đường kính đuôi kim loại	Ф4 (0, -0,05)
Chiều dài chốt kim loại	15 (0, -0,1)
Đường kính vách ngăn	Ф25 ± 0,2
Độ dày vách ngăn	4
Đường kính tay cầm	Ф10
Chiều dài tay cầm	20

Tiêu chuẩn thử nghiệm IEC61032: Bảo vệ người và thiết bị bằng vỏ bọc-Đầu dò để xác minh

Bảo vệ người và thiết bị bằng vỏ bọc-Đầu dò để xác minh

Chung:

Phạm vi và đối tượng:

Tiêu chuẩn quốc tế này quy định các chi tiết và kích thước của các đầu dò thử nghiệm nhằm xác minh khả năng bảo vệ do vỏ bọc cung cấp liên quan đến:

Bảo vệ mọi người chống lại việc tiếp cận các bộ phận nguy hiểm bên trong vỏ bọc;

Bảo vệ thiết bị bên trong vỏ chống lại sự xâm nhập của các vật thể rắn bên ngoài.

Đối tượng của tiêu chuẩn quốc tế này là:

Để tập hợp các đầu dò đối tượng xuất bản và các đầu dò truy cập hiện được quy định trong các tiêu chuẩn khác, cùng với bất kỳ đầu dò mới cần thiết nào;

Hướng dẫn các ủy ban kỹ thuật trong việc lựa chọn đầu dò thử nghiệm;

Khuyến khích những người liên quan chỉ định thử nghiệm [các đầu dò phù hợp với các đầu dò đã được quy định trong tiêu chuẩn quốc tế này thay vì sửa đổi các chi tiết và kích thước;

Để hạn chế sự gia tăng thêm của các loại đầu dò xét nghiệm.
