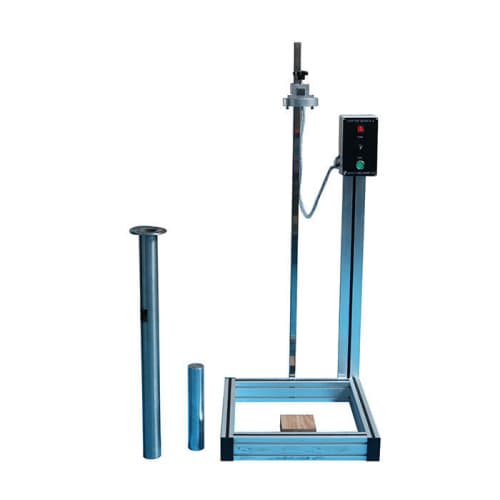

Thả thiết bị thử nghiệm để kiểm tra hiệu suất chống va đập của phích cắm đính kèm / Drop Test Device To Check The Impact Resistance Performance Of Attachment Plug DL-5

Thả thiết bị thử nghiệm để kiểm tra hiệu suất chống va đập của phích cắm đính kèm

Tổng quan về sản phẩm:

Thiết bị tuân theo mục UL 498 SD7.2, được áp dụng để Kiểm tra hiệu suất chống va đập của phích cắm đính kèm, do kết quả của thử nghiệm, sẽ không có bất kỳ sự vỡ nào của thân máy hoặc các hư hỏng khác có thể ảnh hưởng xấu đến chức năng của thiết bị phích cắm tập tin đính kèm.

Khái niệm kiểm tra a Cấu trúc thứ n

Mỗi thiết bị được nối vào dây mềm phải chịu tác động do thả một vật hình trụ nặng 10 lb (4,5kg), có mặt phẳng đường kính 2 inch (50,8mm) từ chiều cao 18 inch (457mm) ). Mỗi bộ phận lắp ráp phải được đặt trên một bề mặt gỗ cứng ở bất kỳ vị trí thử nghiệm tự nhiên nào. Phích cắm hình trụ phải có trục chính của nó song song với bề mặt. Bề mặt gỗ cứng phải là một khối gỗ thích dày khoảng 1-5 / 8 inch (42mm) x 4-1 / 2 inch (114mm) vuông và được thử nghiệm trên một bề mặt cố định như sàn bê tông.

Theo kết quả của thử nghiệm, không được có bất kỳ sự vỡ nào của thân hoặc các hư hỏng khác có thể ảnh hưởng xấu đến chức năng của phích cắm phụ kiện.

Trọng lượng xi lanh được điều khiển bằng nam châm điện, đảm bảo việc nhả tức thời và thả theo phương thẳng đứng.

Khối lượng xi lanh được thả xuống thông qua một đường ống dẫn hướng. Chiều cao của ống dẫn hướng giống với chiều cao thử nghiệm.

Bộ máy sẽ được cung cấp với cấu trúc chắc chắn, hình thức đẹp, dễ vận hành, độ ổn định cao.

Quy trình hoạt động:

1. Bật nguồn thiết bị kiểm tra, sau đó nhấn “POWER” để mở.

2.Nhấn “BẮT ĐẦU” để dẫn điện từ.

3. Đặt trọng lượng xi lanh vào mâm cặp nam châm điện.

4.Lắp ống dẫn hướng thả trên mâm cặp nam châm điện.

5.Đặt khối gỗ sồi vào vị trí thích hợp và đặt mẫu thử vào tâm khối gỗ sồi.

6.Đảm bảo ống dẫn hướng thả chỉ vuông góc với mẫu thử, khi đó đầu dưới cùng của ống dẫn giọt tiếp xúc tốt với bề mặt của mẫu thử.

7.Nhấn “BẮT ĐẦU” để cắt điện từ, khối lượng xi lanh sẽ giảm xuống trên mẫu thử dọc theo ống dẫn hướng giọt.

Tháo khối lượng xi lanh và thả ống dẫn hướng, sau đó kiểm tra mức độ hư hỏng của mẫu thử

Trạm kiểm tra	1
Nền tảng	Khối gỗ sồi 114x114x42 mm
Chiều cao thả	0-1000mm có thể điều chỉnh, 457mm làm cài đặt mặc định
Xi lanh tác động	Φ50,8mm * 283mm, trọng lượng 4,5kg
Nhiệt độ môi trường xung quanh	5 ～ 40 ° C
Độ ẩm tương đối	(20 ～ 90)% RH
Khu vực lắp đặt	Không rung lắc mạnh, rung, không nhiễu điện từ, không bụi, không khí nổ và ăn mòn, tản nhiệt tốt
Nguồn cấp	AC120V, 60Hz
