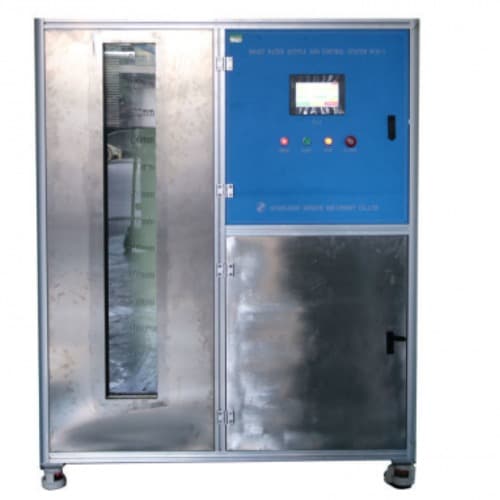

Phòng ngâm IEC 60529 IPX7 Hệ thống điều khiển và cấp nước thông minh cho IPX1 đến IPX8 / IEC 60529 IPX7 Immersion Chamber Smart Water Supply and Control System for IPX1 to IPX8 WCS-1

Phòng ngâm IEC 60529 IPX7 Hệ thống điều khiển và cấp nước thông minh cho IPX1 đến IPX8

Thông tin sản phẩm :

Hệ thống cấp nước và điều khiển thông minh được thiết kế và sản xuất phù hợp với yêu cầu tiêu chuẩn của IEC60529 IPX1 ~ IPX8 và yêu cầu liên quan của IEC 60598.

Buồng này cũng có thể được sử dụng để thử nghiệm ngâm nước IPX7.

Nó được sử dụng để thử nghiệm chống thấm nước của thiết bị điện, chẳng hạn như đèn điện.

Kỹ thuật

Hệ thống cấp và kiểm soát nước thông minh được áp dụng cho:

(a) Cấp nước cho thử nghiệm chống thấm nước IPX1 ~ IPX6

(b) Thử nghiệm ngâm nước IPX7

(c) Kho chứa nước để kiểm tra độ kín nước IPX8

(d) Điều khiển tự động cho toàn bộ thiết bị chống thấm nước

Phương pháp cấp nước: cấp nước ổn định, cấp nước lưu lượng liên tục, cấp nước áp lực không đổi

Quy trình kiểm soát cấp nước: Sau khi người dùng cài đặt trước giá trị nhiệt độ nước, giá trị lưu lượng nước và giá trị áp suất nước trên màn hình cảm ứng, hệ thống điều khiển nhiệt độ, đồng hồ đo điện tử hoặc đồng hồ đo áp suất kỹ thuật số theo dõi các giá trị hiện tại, đọc giá trị vào PLC thông qua chuyển đổi dữ liệu, sau đó tự động điều chỉnh tốc độ quay của máy bơm thông qua bộ biến tần.

Kiểm soát nhiệt độ nước: Hệ thống PID tự động kiểm soát và phát hiện nhiệt độ nước, phạm vi: nhiệt độ phòng ~ 95 ℃ (± 1 ℃).

4.Có lưu lượng lớn và lưu lượng nhỏ theo hai cách cấp nước.

Cấp nước lưu lượng lớn:

(a) Nó có thể áp dụng cho thử nghiệm phun nước mạnh IPX5 ~ IPX6 và phun nước IPX8

(b) Phạm vi lưu lượng: 10 ~ 100L / phút

(c) Độ chính xác của dòng chảy: ± 0,5L / phút

(d) Lưu lượng kế: Lưu lượng kế tuabin loại LWGY-15

(e) Máy bơm nước: Máy bơm ly tâm bằng thép không gỉ loại CHL8-60L6WBC

Cấp nước lưu lượng nhỏ:

(a) Nó có thể áp dụng cho thử nghiệm chống thấm nước IPX1 ~ IPX4

(b) Phạm vi lưu lượng: 1 ~ 10L / phút

(c) Độ chính xác của dòng chảy: ± 0,5L / phút

Lưu lượng kế: Lưu lượng kế tuabin loại LWGY-4

(d) Máy bơm nước: Máy bơm ly tâm bằng thép không gỉ loại CHL2-30L6WBC

Bể chứa nước:

(a) Nó có thể áp dụng cho việc lưu trữ nước thử nghiệm phun nước mạnh IPX5 ~ IPX6, phun nước IPX8, ngâm nước IPX7

(b) Thể tích: 550L

(c) Kích thước: W600mmXD660mmXH1400mm

(d) Cửa sổ quan sát: cửa sổ kính cường lực

(e) Kích thước cửa sổ quan sát: W200mmXH1250mm

(f) Máy đo độ sâu: thép không gỉ

(g) Chiều cao thước đo độ sâu: 1300mm, độ chính xác 1mm

(h) Kiểm soát mức chất lỏng: công tắc phao + ống tràn

Khung nâng tự động ngâm IPX7

(a) Khoảng cách nâng: 0 ~ 1250mm

(b) Kích thước khung: L400mmXW400mm

(c) Trọng lượng tải khung: 50Kg

Kiểm soát IPX8

(a) Phạm vi áp suất: 0 ~ 0,6Mpa

(b) Khoảng thời gian: 0 ~ 999999 giây

Tủ điều khiển:

(a) Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử

(b) Cài đặt luồng: đặt trên màn hình cảm ứng

(c) Phát hiện nhiệt độ: PID

(d) Bộ điều khiển: Mitsubishi PLC

(e) Giao diện thân thiện: 7 inch, màn hình cảm ứng màu

(f) Chức năng điều khiển: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi và kiểm soát thời gian thử nghiệm.

(g) Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch

Bộ lọc: vỏ thép không gỉ, lõi lọc tốt

Vật liệu thân: hợp kim nhôm công nghiệp

Kích thước bên ngoài: 1400mmX750mmX1600mm

Nguồn điện: AC 380V, 50HZ

Cấu hình chính:

Không.	Mục	Thông số kỹ thuật	Số lượng
1	Máy bơm nước	CHL2-30L6WBC	1 máy tính
2	Máy bơm nước	CHL8-60L6WBC	1 máy tính
3	Lưu lượng kế điện từ	Lưu lượng kế tuabin LWGY-4	1 BỘ
4	Lưu lượng kế điện từ	Lưu lượng kế tuabin LWGY-15	1 BỘ
5	Cảm biến áp suất	1.0Mpa	1 BỘ
6	Bộ điều khiển nhiệt độ		1 BỘ
7	Bể chứa nước	1000mmx1000mmx1000mm	1 BỘ
số 8	Lọc	50L / phút	1 BỘ
9	PLC	Mitsubishi, Sản xuất tại Nhật Bản	1 máy tính
10	Giao diện	7 inch, màu sắc	1 máy tính
11	Biến tần	2,2KW	1 BỘ
12	Rơ le điện	DC24V	10 BỘ
13	Công tắc tơ	AC220V	3 BỘ
14	Bảo vệ rò rỉ		1 BỘ
15	Ngắt mạch		1 BỘ
16	Phụ kiện điện		1 BỘ
17	Hộp điều khiển điện		1 BỘ
18	Thân buồng	Hợp kim nhôm công nghiệp	1 BỘ
19	Van nước điện từ	1 ”	6 BỘ
20	Phụ kiện đường ống		1 BỘ
21	Khay ngâm	Tải trọng: 50Kg	1 BỘ
