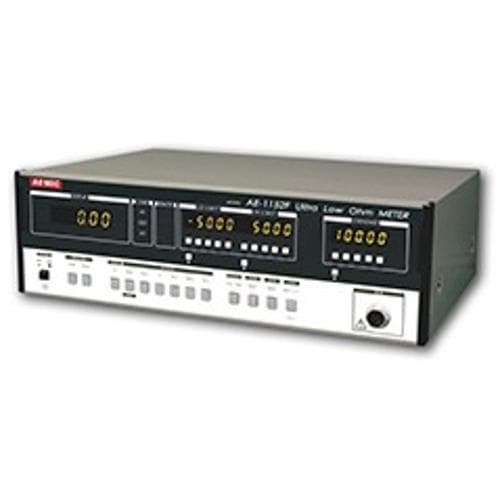

Máy đo điện trở siêu thấp AE-1152F 5A AEMIC
Máy đo điện trở siêu thấp AE-1152F 5A AEMIC là thiết bị của hãng AEMIC /Japan. Dòng đo phạm vi 1mΩ5A. Tối ưu để đo điện trở cực thấp như điện trở shunt.
- Dòng đo phạm vi 1mΩ 5A, có thể đo điện trở 1mΩ trở xuống với độ chính xác cao hơn và cải thiện độ chính xác thêm 0,30% so với AE-1152D.
- % đo lường: Phạm vi cài đặt TIÊU CHUẨN 0,01mΩ～1kΩ
: phạm vi đo ±50,00% [độ phân giải tối thiểu 1nΩ] - Đo giá trị tuyệt đối: 0,0000mΩ～1,5000kΩ
- Có thể hủy bỏ ảnh hưởng của lực điện động nhiệt.
- Dòng điện đo được đưa vào dạng xung để giúp giảm nhiệt độ của vật thể mục tiêu và độ mòn của thiết bị đầu cuối đo.
- Được trang bị chức năng kiểm tra liên lạc theo tiêu chuẩn.
- Có thể thêm nhiều tùy chọn khác nhau (chỉ có thể chọn một trong số đó).
Giao diện GP-IB / RS-232C / LAN / Centronics / Mã
vạch/ đầu đọc mã hai chiều ＋ Giao diện RS—232C
Và ứng dụng thu thập dữ liệu cho RS-232C cũng được đính kèm. - Kết quả của bộ so sánh có thể được xuất ra ở đầu ra bộ thu mở. Màn hình LED và âm thanh còi cũng có thể.
- Mạch kiểm tra dòng điện/đo điện áp được trang bị tiêu chuẩn.
- Có sẵn cho đầu ra ca.
Phạm vi đo và độ chính xác (ở 23oC ± 5oC):
| Phạm vi | Phạm vi đo | Độ phân giải | Hiện hành | Sự chính xác | |
|---|---|---|---|---|---|
| Đo giá trị tuyệt đối | %đo đạc | ||||
| 1mΩ | 0,0000mΩ～1,5000mΩ | 0,1μΩ | 5A | Trong phạm vi ±(0,01%rdg+0,3μΩ) ±3 chữ số [Trung bình]/ ±4 chữ số [Chậm]/ ±5 chữ số [Nhanh] | |
| 10mΩ | 0,000mΩ～15.000mΩ | 1μΩ | 1A | ||
| 100mΩ | 0,00mΩ～150,00mΩ | 10μΩ | |||
| 1Ω | 0,0000Ω～1,5000Ω | 100μΩ | 100mA | ||
| 10Ω | 0,000Ω～15,000Ω | 1mΩ | |||
| 100Ω | 0,00Ω～150,00Ω | 10mΩ | 10mA | ||
| 1KΩ | 0,0000kΩ～1,5000kΩ | 100mΩ | 1mA | ||
| % | 0,01mΩ～1kΩ/±50,00％ | 0,01％[1nΩ] | Tham khảo ở trên | ||
※Trong phép đo %, độ chính xác trong phạm vi 10mΩ trở xuống được áp dụng khi BẬT kép và phải là
giá trị tham chiếu ở chế độ TẮT kép.
※α:CHẬM・TRUNG BÌNH=3/CHẬM=4/NHANH=5
β:phạm vi 1mΩ=0,2/phạm vi khác=1
| Điện áp tại các cực mở: | dưới 4V |
|---|---|
| Phương pháp đo : | Đo lường 4 đầu cuối [có thể kiểm tra liên hệ] |
| Thời gian lấy mẫu : | [Chế độ chạy tự do] 2～10 lần/giây. |
| [Khởi động bên ngoài] khoảng 9msec～400msec. | |
| Phạm vi cài đặt bộ so sánh: | Đo giá trị tuyệt đối :0～15000[cả giới hạn thấp và giới hạn cao],% đo lường: giới hạn thấp -50〜0%, giới hạn cao :0～+50% |
| Hiển thị kết quả xác định so sánh: | LO/GO/HI, màn hình LED và còi. |
| Tín hiệu điều khiển: | Tín hiệu khởi động: bắt đầu bằng ”L”[0V]→”H”[DC12V] |
| Tín hiệu giữ:Mở và”H”[DC12V]:Chạy tự do,”L”[0V]:Giữ | |
| Tín hiệu kết quả xác định [LO/GO/HI]: đầu ra cực thu hở max40V、100mA | |
| Lỗi kiểm tra tiếp điểm [CONT-E]: đầu ra cực thu hở max40V、100mA | |
| Tín hiệu kết thúc [EOC]: đầu ra cực thu hở max40V、100mA | |
| Điều kiện hoạt động : | [Nhiệt độ] 5oC ～ + 40oC 、 [Độ ẩm] dưới 85% |
| Nguồn cấp : | AC85V～265V、50～60Hz、khoảng 60VA |
| Kích thước bên ngoài: | 333(W)×99(H)×300(D)mm[không bao gồm các bộ phận nhô ra như chân cao su, v.v.] |
| Cân nặng : | khoảng 3kg |
| Lựa chọn | ・RS-232C I/F | Chỉ có một loại giao diện có thể được cung cấp với trình kiểm tra. |
|---|---|---|
| ・GP-IB I/F | ||
| ・LAN I/F | ||
| ・Mã vạch/ đầu đọc mã hai chiều ＋RS—232C I/F | ||
| ・Đầu ra máy in （Centronics)I/F | ||
| ・Mỗi cáp（RS-232C,GP—IB,máy in) | ||
| ・Đầu đo ngắn (điện trở tiêu chuẩn Zero ohm) | ||
